La estabilidad de la presión en las líneas de suministro de combustible es una condición técnica indispensable para la operación segura de cualquier infraestructura productiva. Desde plantas metalúrgicas y complejas instalaciones químicas hasta hornos de panificación masiva, el gas proveniente de tanques de almacenamiento o redes de distribución urbana llega a presiones fluctuantes que superan por mucho los límites admitidos por los equipos de consumo final. En este contexto, los reguladores de gas industrial actúan como dispositivos de control automático fundamentales para transformar esa energía hidráulica inestable en un flujo constante, seguro y preciso.
Un desbalance no controlado en la masa de gas que llega a un tren de combustión no solo provoca ineficiencias térmicas graves o paradas no programadas en la línea de producción, sino que expone las válvulas, instrumentos de medición y quemadores a daños mecánicos severos. Seleccionar e integrar correctamente los diferentes sistemas de regulación de gas es, por tanto, una decisión de ingeniería que impacta de forma directa sobre la rentabilidad operacional, la eficiencia energética de la planta y la seguridad del personal técnico.

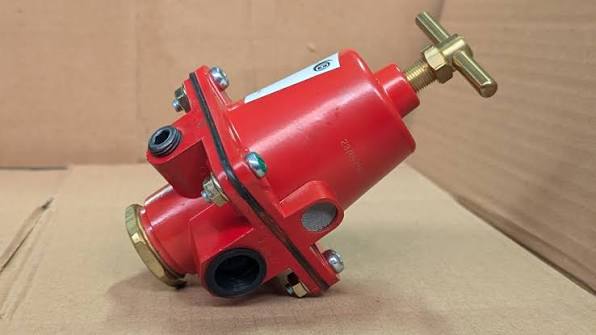

Un regulador de presión es un dispositivo mecánico autónomo diseñado para reducir una presión de entrada alta y variable a una presión de gas industrial de salida menor y constante, independientemente de las fluctuaciones en el caudal demandado o de los cambios de presión en la fuente de suministro.
A diferencia de una válvula de corte o de control estranguladora convencional —cuya posición fija modifica el caudal pero deja la presión a merced de las variaciones del sistema—, los reguladores para gas adaptan continuamente la abertura de su orificio interno para equilibrar las fuerzas dinámicas en tiempo real. Se consideran elementos de seguridad pasiva e instrumentación básica en cualquier red de distribución de metano, propano, butano o gases de proceso.
El funcionamiento interno de un regulador se basa en un circuito cerrado de balance de fuerzas puramente mecánico. El sistema utiliza tres elementos constructivos fundamentales: un elemento de carga (generalmente un resorte metálico de calibración), un elemento de medición (un diafragma flexible) y un elemento de restricción (un obturador o disco sobre un orificio calibrado).
La presión de entrada (P1) es la fuerza ejercida por el fluido antes de atravesar el orificio del dispositivo. Esta presión suele ser elevada (proveniente de un tanque criogénico, una pipa o un gasoducto principal). La regulación de presión de gas ocurre en la cavidad interna cuando el gas atraviesa el espacio reducido entre el obturador y el asiento.
La presión de salida (P2) es el valor reducido que alimenta la red de distribución posterior. Esta presión actúa directamente sobre la cara inferior del diafragma flexible. La fuerza generada por P2 empuja el diafragma hacia arriba en oposición a la fuerza descendente aplicada por el resorte de ajuste desde la cavidad superior.
El equilibrio se mantiene de manera autorregulada mediante una retroalimentación mecánica constante:
Incremento en la demanda de gas (Caída de P2): Al abrir más quemadores, la presión bajo el diafragma disminuye. La fuerza del resorte vence la resistencia del diafragma y empuja el vástago hacia abajo, abriendo el orificio para permitir el paso de un mayor volumen de gas y restablecer la presión deseada.
Disminución en la demanda de gas (Aumento de P2): Al apagar equipos, el gas acumulado en la línea de salida eleva la presión bajo el diafragma. Esta fuerza empuja la membrana hacia arriba, superando la tensión del resorte y cerrando parcialmente el obturador sobre el asiento para evitar una sobrepresión aguas abajo.
La versatilidad técnica de los sistemas de regulación de gas abarca múltiples etapas de la cadena de valor de los fluidos combustibles e industriales.
Se instalan directamente en las salidas de los tanques de almacenamiento masivo o acometidas de gasoductos. Reducen las presiones extremas del recipiente (que pueden superar los 100 a 250 PSI) a presiones intermedias manejables (normalmente entre 5 y 20 PSI) para el transporte a través de las tuberías principales de la planta.

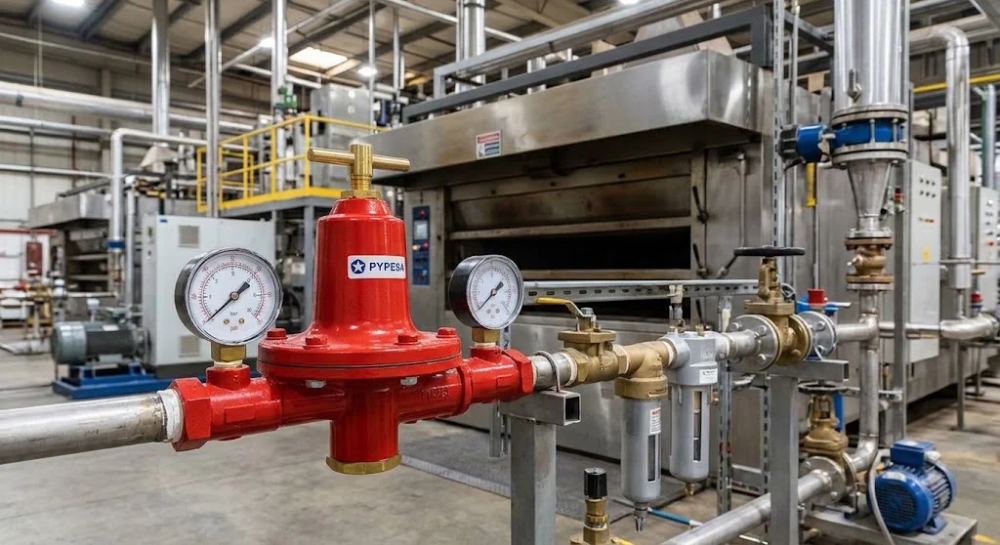

Reciben la presión intermedia proveniente de la primera etapa y la reducen a los niveles operativos de los equipos de consumo (expresados en milibares, pulgadas de columna de agua "WC o PSI fracciones). Son indispensables en las entradas de trenes de combustión para calderas, hornos de secado y marmitas.
En el caso específico del Gas Licuado de Petróleo en fase vapor, los equipos deben estar diseñados para resistir la condensación eventual de hidrocarburos pesados. Un regulador de gas LP industrial suele integrar cuerpos de hierro dúctil o aluminio de alta densidad y elastómeros de Neopreno o Vitón reforzados para evitar el hinchamiento de los sellos.
Etapa de Regulación | Presión de Entrada Típica | Presión de Salida Típica | Aplicación Principal |
Primera Etapa | 100 - 250 PSI (7-17bar) | 10 - 30 PSI (0.7-2bar) | Salida de tanques estacionarios y recipientes masivos |
Segunda Etapa | 5 - 25 PSI (0.3-1.7bar) | 11"-14"WC (27-35mbar) | Entrada a líneas internas de naves industriales |
Regulación de Presión Cero | 1-5PSI (70-350mbar) | 0mbar (Presión Atmosférica) | Mezcladores aire/gas para quemadores de alta eficiencia |
Alta Presión Directa | Hasta 3000 PSI (200bar) | 50 - 500 PSI (3.5-35bar) | Cilindros de gases comprimidos en instrumentación |
Especificar incorrectamente un componente dentro de un sistema de gas genera problemas operativos graves: desde el congelamiento de la línea por expansión térmica descontrolada hasta el estrangulamiento de flujo en momentos de máxima demanda.
No todos los gases poseen la misma densidad ni la misma reactividad. El peso específico del gas LP (aprox. 1.52 respecto al aire) difiere notablemente del gas natural (aprox. 0.60). Los fabricantes aplican factores de corrección de caudal en función de la gravedad específica del fluido para dimensionar la capacidad real del orificio.
Se debe calcular el consumo volumétrico total sumando la demanda máxima de todos los equipos alimentados por la línea. El regulador debe seleccionarse para operar en la zona media de su curva de capacidad, evitando trabajar al 100% de su apertura (que causa desgaste acelerado del asiento) o por debajo del 10% (que provoca inestabilidad y bombeo de presión).
Los reguladores industriales modernos deben incorporar mecanismos de protección activos o pasivos:
Válvula de Alivio Interna (Slam-Shut / Internal Relief): Libera pequeñas cantidades de gas a la atmósfera si la presión de salida supera un margen seguro debido a suciedad atrapada en el asiento.
Corte por Baja/Alta Presión (OPSO/UPSO): Bloquea mecánicamente el paso del gas de forma definitiva si la presión cae a cero (fuga en la red) o si sube descontroladamente (falla del diafragma), requiriendo un rearme manual por parte del operador.
Garantizar la máxima precisión de los reguladores de gas industrial requiere un montaje alineado con las buenas prácticas de ingeniería:
Antes de conectar el dispositivo, sopla la línea con aire seco o nitrógeno. Las partículas de soldadura, polvo o cinta teflón sobrante son la causa número uno de fallas en reguladores nuevos, al alojarse en el asiento e impedir el cierre hermético (lock-up).
Instala el equipo respetando la flecha direccional del flujo moldeada en el cuerpo. El puerto de venteo de la cavidad del resorte debe quedar orientado hacia abajo para evitar la acumulación de agua de lluvia o suciedad, y debe canalizarse hacia una zona exterior segura si el regulador se ubica en un espacio cerrado.
Afloja el tornillo de ajuste del resorte antes de presurizar la línea. Abre lentamente la válvula de aislamiento aguas arriba para evitar un golpe de presión que dañe el diafragma. Una vez estabilizada la entrada, gira el tornillo de ajuste en el sentido de las agujas del reloj mientras monitoreas un manómetro de prueba instalado aguas abajo hasta alcanzar la presión requerida.
Reduce y controla la presión del gas para mantener condiciones adecuadas de operación en los equipos y sistemas que lo utilizan. Transforma las presiones altas e inestables provenientes de los tanques o tuberías de suministro en una presión constante de menor magnitud, garantizando la seguridad de la red y la eficiencia en la combustión.
El congelamiento se produce por el efecto Joule-Thomson. Cuando un gas comprimido a alta presión se expande rápidamente al atravesar el orificio estrecho del regulador, absorbe energía térmica del entorno de forma drástica. Si el gas contiene humedad residual o si la caída de presión es muy elevada, la temperatura del cuerpo cae por debajo de $0^circ ext{C}$, congelando la humedad ambiental externa o formando hidratos en el interior.
En un regulador de acción directa, la presión de salida actúa directamente sobre el diafragma para mover el obturador mediante la fuerza del resorte. En un regulador pilotado, un pequeño regulador auxiliar (piloto) amplifica los cambios de presión y utiliza la propia energía del gas de proceso para posicionar el obturador principal, ofreciendo una precisión de regulación muy superior en grandes caudales y altas presiones.
El lock-up es la presión ligeramente superior a la presión de trabajo a la cual el regulador logra cerrar completamente el paso de gas cuando el flujo se reduce a cero (todos los equipos apagados). Un buen regulador industrial debe lograr un cierre hermético rápido para evitar que la presión aguas abajo siga subiendo hasta alcanzar los límites de disparo de las válvulas de alivio.
Se recomienda realizar una inspección visual de fugas y verificación de la presión de salida cada 6 meses. El mantenimiento preventivo completo (sustitución del diafragma de elastómero, juntas tóricas y limpieza del asiento) debe realizarse cada 2 a 5 años, dependiendo de la agresividad del gas, la presencia de contaminantes y las recomendaciones específicas del fabricante.
No es recomendable sin antes realizar un recalibrado y cambio de componentes internos. Aunque el principio de funcionamiento es idéntico, la mayor densidad del gas LP y su agresividad química sobre ciertos elastómeros exigen un orificio de menor tamaño y sellos compatibles para mantener la misma capacidad térmica sin descalibrar el sistema.
La adecuada especificación de los reguladores de gas industrial es un pilar crítico para la estabilidad, la eficiencia energética y la protección mecánica de cualquier infraestructura térmica. Comprender la dinámica entre la presión de entrada, la presión de salida y los volúmenes de consumo permite seleccionar entre la gama de reguladores para gas el modelo exacto que satisfaga las exigencias del proceso.
Invertir en sistemas de regulación de gas de alta calidad, equipados con dispositivos de seguridad integrados e instalados bajo protocolos de ingeniería rigurosos, asegura un control óptimo de la presión de gas industrial, extendiendo la vida útil de los quemadores y salvaguardando la continuidad operativa de la planta.
